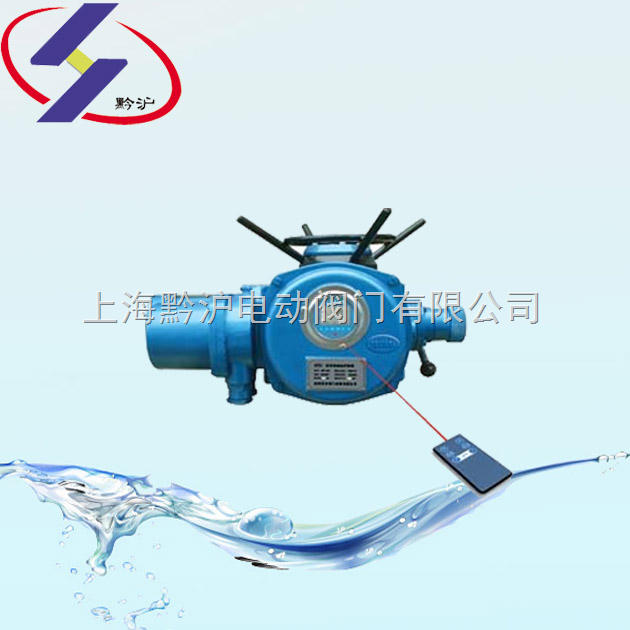

Z型多回转智能型电动执行器

Z型多回转智能型电动执行器

型    号:
报    价:
分享到:

Z型多回转智能型电动执行器智能非侵入式电动执行机构,引进模拟数字技术,先进的集成芯片设计,全中文菜单操作界面,造就了其*的功能、优异的性能。产品外观轻巧、调试方便、操作简单。适用于阀瓣做直线运动的阀门,如截止阀、闸阀、节流阀、隔膜阀、闸门等,广泛应用于电力、钢铁、石油、化工、输油管线、水处理、食品等控制领域。是新一代阀门控制专。

Z型多回转智能型电动执行器的详细资料:

Z型多回转智能型电动执行器智能非侵入式电动执行机构,引进模拟数字技术,先进的集成芯片设计,全中文菜单操作界面,造就了其*的功能、优异的性能。产品外观轻巧、调试方便、操作简单。适用于阀瓣做直线运动的阀门,如截止阀、闸阀、节流阀、隔膜阀、闸门等,广泛应用于电力、钢铁、石油、化工、输油管线、水处理、食品等控制领域。是新一代阀门控制专。

智能型电动执行机构的主要特点
  采用大规模数字集成芯片,智能化程度高,功能强大,控制精度高。
  机电一体化设计,轻巧美观,执行机构的功能、参数设置、调试和现场电动操作可通过手持式红外线遥控器进行设定,无需打开箱体。
Z型多回转智能型电动执行器采用液晶显示屏,通过形象的标识和符号让用户直观的了解到执行机构的阀位、运行状态、故障报警等信息,全中文菜单让你一目了然。
  现场操作采用霍尔传感器旋钮,可方便的进行就地开、关、停及现场、远控转换,解决了开关寿命限制,使现场控制更准确、可靠。
  需要手动操作时,只要按下手动/电动切换手柄到手动位置再松开,即可实现手动操作。当通电运行时,执行机构自动返回到电动状态。
  采用电子定位取代了传统的机械限位,精度等级高,寿命长,可靠性高。
具有强大的检错报警系统,在运行过程中能随时检测操作电路,一旦发生故障,执行机构的电动操作将被禁止,同时发出就地及远程报警信号并直观地显示故障原因,使用户可以及时排除故障,恢复执行机构的正常工作。
支持Profibus 、Modbus等通讯协议,可方便的接入现场总线控制网络,执行机构的全部控制及状态信号都可通过网络传输,降低布线成本。 (注:标准产品无总线通讯功能,为选配件)




智能型电动执行机构的功能
(1)行程限位保护功能 开到位、关到位、开过程、关过程、执行机构正在运行、中途限位力矩、限位保护功能 关过力矩、开过力矩、行程中过力矩
(2)状态查询功能 停止/现场/远程位置、现场打开/关闭/空位查询、远方有无开关及保持信号、远方有无ESD信号、远方有无自动控制信号、远方自动控制电流值(调节型)、有无总线信号
(3)执行机构报警功能 电源缺相、电机过热、比例控制信号丢失(调节型)、执行机构内部故障、过力矩报警、堵转报警、阀门转向错误、阀位出错、存在ESD信号
(4)其它功能 相序自动纠正功能、遥控器设定功能、液晶中文显示功能、现场控制点的/自 保持选择功能、电机刹车制动功能、触点方式选择功能、远程双线控制功能、死区可调节功能(调节型)、ESD超越保护功能、总线通讯功能(选配)

:工作环境及主要技术参数
环境温度:-20~60°C 输入信号:a)开关量信号 b)模拟信号 4-20mA DC
相对湿度:≤95%(+25°C) 输入电阻:150Ω(智能调节型适用)
防护等级:IP65、IP67、IP68 输出信号:阀位反馈信号4-20mADC
防爆等级:执行机构为隔爆型EXdIIBT4 负载阻抗≤750Ω
周围介质:户外型:无易燃、易爆、无腐蚀的环境 输出触点容量:220VAC,5A; 30VDC,5A
隔爆型:ⅡA、ⅡB级T1-T4组爆炸性  死区:0.3%~6%可调 (智能调节型适用)
气体环境  灵敏度:0.025%(智能调节型适用)
绝缘等级:F级  阻尼特性:死区值大于±0.5%以上时无震荡
工作制:短时10分钟工作制(特殊订货30分钟) (智能调节型适用)
供电电源:三相三线制、三相四线制均适用,380VAC 远方控制电平:24V DC 灌电流10mA
50Hz(其它电源要求订货时提出)  电器限位范围:关限位0-100% 开限位0-100%


:型号规格及主要性能参数

型号规格公称转矩
(N·m)
公称推力
(KN)
zui大阀杆直径
(mm)
zui大转
圈数(圈)
手动
速比
输出转速
(r/min)
电机功率
(KW)
参考重量

Z5(T)502028601:1120.1
Z10(T)1004028601:124/360.25/0.3
Z15(T)15024/360.37/0.5
Z20(T)20010040601:118/240.37/0.5
Z30(T)30018/240.55/0.75
Z45(T)450150481201:1
(20:1)
24/361.1/1.5
Z60(T)60024/361.5/2.2
Z90(T)900200601201:1
(25:1)
24/362.2/3
Z120(T)120024/363/4
Z180(T)18003257015022.5:118/244/5.5
Z250(T)250018/245.5/7.
Z350(T)35007008015020:118/247.5/1
Z500(T)500018/2410/15350

注1:可按用户要求提供其它转速:12/18/24/30/36/42/48/60(r/min)
注2:当产品提供四层计数器时,zui大转圈数为表1转圈数×10
注3: 带T表示智能调节型,不带表示智能开关型


:外形及外观尺寸

型号HH1L1L2L3F1F2ΦD
CND-Z5(T)23095140-250335120170
CND-Z10~Z30(T)320130200240315375175350
CND-Z45~Z60(T)415195280280430395235470
CND-Z90~Z120(T)455195285285490430250500
CND-Z180~Z250(T)585250320320530480295320
CND-Z350~Z500(T)7202804004001080545440565
