DZW+WK2整体型电动装置

DZW+WK2整体型电动装置

型    号:
报    价:
分享到:

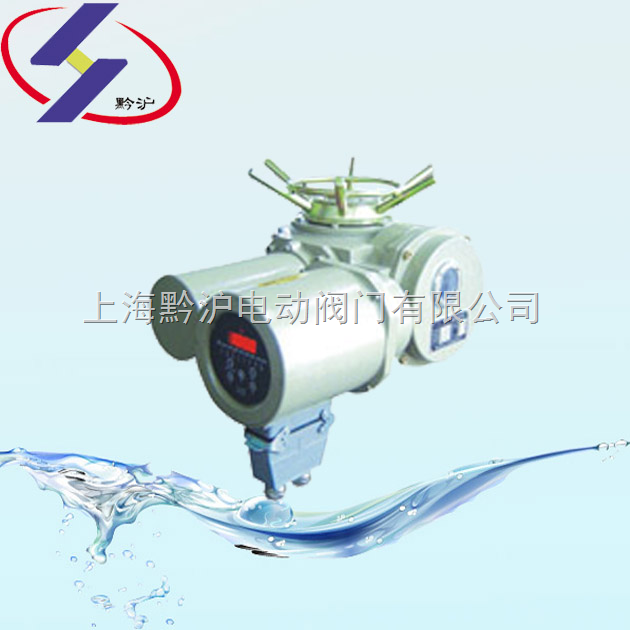

DZW+WK2整体型电动装置(以下简称WK)是在DZW开关型电动装置的基础上,增加了电气控制部分,即WK型功率控制部分,将机械传动与电气控制合为一体,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制,电控部分由薄膜按键面板、功能板和交流接触器等组成,电控部分通过插件及紧固螺栓和电动装置连接,可方便拆卸或更换;也可实现分体控制。

DZW+WK2整体型电动装置的详细资料:

DZW+WK2整体型电动装置:产品详情
DZW+WK2整体型电动装置(以下简称WK)是在DZW开关型电动装置的基础上,增加了电气控制部分,即WK型功率控制部分,将机械传动与电气控制合为一体,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制,电控部分由薄膜按键面板、功能板和交流接触器等组成,电控部分通过插件及紧固螺栓和电动装置连接,可方便拆卸或更换;也可实现分体控制。
主要技术参数
电源:AC380V 50Hz 三相三线制
阀位信号:输出4~20mA(或0~20mA)
防护等级:IP55
环境温度:-20℃~+60℃
输出功率:0.030~15kw
接线图



DZW+WK2整体控制型阀门电动装置接线图



           按钮式


           旋钮式

:型号规格及主要性能参数

型号规格

公称转矩
(N·m)

公称推力
(KN)
zui大阀杆直径(mm)zui大转圈数(圈)手动
速比
输出转速(r/min)电机功率(KW)参考重量(Kg)
Z5 /Z(T)502028601:1120.1228
Z10 /Z(T)1004028601:124/360.25/0.3745
Z15 /Z(T)15024/360.37/0.5550
Z20 /Z(T)20010040601:118/240.37/0.5555
Z30 /Z(T)30018/240.55/0.7558
Z45 /Z(T)450150481201:1
(20:1)
24/361.1/1.5110
Z60 /Z(T)60024/361.5/2.2120
Z90 /Z(T)900200601201:1
(25:1)
24/362.2/3139
Z120 /Z(T)120024/363/4142
Z180 /Z(T)18003257015022.5:118/244/5.5250
Z250 /Z(T)250018/245.5/7.5255
Z350 /Z(T)35007008015020:118/247.5/10330
Z500 /Z(T)500018/2410/15350

注1:可按用户要求提供其它转速:12/18/24/30/36/42/48/60(r/min)
注2:当产品提供四层计数器时,zui大转圈数为表1转圈数×10
注3: /Z表示整体型,T表示调节型

:外形及外形尺寸(按钮式)



型号HH1L1L2L3F1F2ΦD
Z5 /Z(T)23095140-250335120170
Z10~Z30 /Z(T)320130200240315375175350
Z45~Z60 /Z(T)415195280280430395235470
Z90~Z120 /Z(T)455195285285490430250500
Z180~Z250/Z(T)585250320320530480295320
Z350~Z500/Z(T)7202804004001080545440565











:外形及外形尺寸(旋钮式)

型号 HH1L1L2L3F1F2ΦD
Z5 /Z(T)23095140-250335120170
Z10~Z30 /Z(T)320130200240315375175350
Z45~Z60 /Z(T)415195280280430395235470
Z90~Z120 /Z(T)455195285285490430250500
Z180~Z250/Z(T)585250320320530480295320
Z350~Z500/Z(T)7202804004001080545440565
