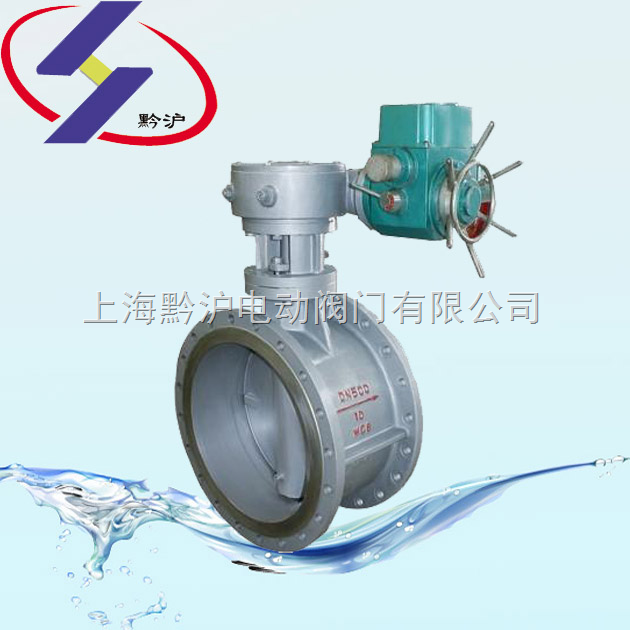

智能电动调节蝶阀|智能电动调节蝶阀厂家

智能电动调节蝶阀|智能电动调节蝶阀厂家

型    号: D941X-10/D971X-10
报    价:
分享到:

智能电动调节蝶阀采用一体化结构,有输入控制信号(4-20mADC或1-5VDC)及单元相电 源即可控制运转,具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏 (可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。

D941X-10/D971X-10智能电动调节蝶阀|智能电动调节蝶阀厂家的详细资料:

上海黔沪电动阀门有限公司专业生产:智能电动调节蝶阀采用一体化结构,有输入控制信号(4-20mADC1-5VDC)及单元相电 源即可控制运转,具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏 (可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。执行机构可根据用户要求配置UNICPSQHQCH 等型号电子式电执行机构。它可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

产品优点:

1、启闭方便迅速、省力、流体阻力小,可以经常操作。

2、结构简单,体积小,重量轻。

3、可以运送泥浆,在管道口积存液体zui少。

4、低压下,可以实现良好的密封。

5、调节性能好

阀体:

公称通径:DN50400mm

公称压力:PN1.6,4.0,6.4MPa

连接形式:法兰式按JB/T78-59 JB79-59对夹式法兰连接

材料:HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti

阀盖:

常温型:-20+200

散热型:+200+450

压盖形式:螺栓压紧式

填料:V型聚四氟乙烯,柔性石墨,石棉纺织填料 衬橡胶,衬四氟乙烯 密封材料:不锈钢,橡胶,四氟乙烯

阀内组件:

阀芯形式:阀板

流量特性:等百分比特性或直线特性

材料:1Cr18Ni9Ti OCr18Ni12M02Ti

产品性能参数:

D941X/D971X智能电动调节蝶阀主要性能参数

公称通径DN

50

65

80

100

125

150

200

250

300

350

400

500-2000
可与本公司商洽生产

流量系数(Kv

110

180

232

368

656

735

1240

2025

2712

3875

5038

动作范围

0-90°

允许压差P

小于公称压力

泄量量Q

GB/T4213-92,Kv值的10ˉ4

环境温度

-20-60

基本误差

±2.5%

回差

±2.5%

死区

1%

可调范围

250:1

配用执行机构

PSQ101 3610RSQ-05
Unic-05 Unic-10
CH-05 CH10

PSQ201 Unic-20
3610RSC-30
CH-20

Unic-40 PSQ501
3610RSC-50
CH-40

Unic-60
PSQ701
CH-60



产品外形及连接尺寸:

D941X/D971X智能电动调节蝶阀主要外形及连接尺寸

公称通径DN

L

H1

H

D1

Z-φd

D

L1

50

43

452

80/112

120/125

4-18

165

208

65

46

475

88/115

136/145

4-18

185

208

80

46/49

516

96/120

160/

8-18

200

208

100

52/56

551

115/140

185

8-18

220

208

125

56/64

566

128/170

210

8-18

220

208

150

56/70

606

140/180

240

8-22

285

256

200

60/76

731

175/210

295

8-22

340

256

250

68/76

778

202/240

355

12-22

395/405

256

300

78/83

830

242/290

410

12-22

445/460

256

350

78/92

996

266/320

470

16-22

505-520

346

400

102

1058

298/350

515/525

16-26

565/580

346
