D941W-1C电动通风蝶阀的详细资料：

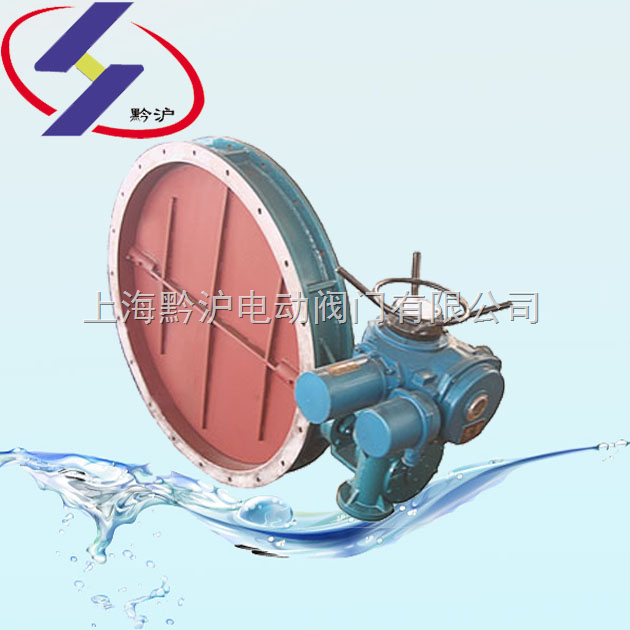

电动通风蝶阀
■ 产品概述
电动通风蝶阀又叫电动烟气蝶阀。本公司经营的D941W、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成，它与电动单元组合仪表配合使用。、电动烟气蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置DQW.DZW,LQ.QH等型号电子式电执行机构。、电动烟气蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。
■ 主要技术参数
● 阀体
阀体形式 | 钢板焊接阀 |
公称通径 | DN50～1000mm |
公称压力 | PN0.25、0.6、1.0 MPa |
法兰标准 | JB、ANSI、GB、HG、JIS等 |
连接形式 | 法兰式、对夹式 |
压盖型式 | 压板压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
阀板形式 | 蝶形 |
流量特性 | 开关型（线性）、调节型（近似等百分比） |
● 执行机构
执行器型号 | 381R、CH、PSQ、NA、HQ |
主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 | |
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要零件材料
阀体、底座 | HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
蝶板 | HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
阀杆 | 2Cr13、不锈钢 |
填料 | V型聚四氟乙烯填料、柔性石墨填料 |
■ 主要性能指标
项目 | 指标值 |
基本误差% | ±2.5 |
回差% | 2.0 |
死区% | 3.0 |
始终点偏差% | ±2.5 |
额定行程偏差% | +2.5 |
允许泄漏量1/h | 2×10-2×阀额定容量 |
■ 主要外形及连接尺寸
公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
H1 | 根据阀门所需力矩而定，配置电动执行器不同，外形尺寸也不相同，详情请咨询公司技术部！ | |||||||||||||||||
H2 | ||||||||||||||||||
A | ||||||||||||||||||
A1 | ||||||||||||||||||
D | 140 | 160 | 190 | 210 | 240 | 265 | 320 | 375 | 440 | 490 | 540 | 595 | 645 | 755 | 860 | 975 | 10755 | 1175 |
D1 | 110 | 130 | 150 | 170 | 200 | 225 | 280 | 335 | 395 | 445 | 495 | 550 | 600 | 705 | 810 | 920 | 1020 | 1120 |
n-φd | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 12-18 | 12-22 | 12-22 | 16-22 | 16-22 | 20-22 | 20-26 | 24-26 | 24-30 | 24-30 | 24-30 | 28-30 |
